多液位點浮球開關 — 高精度、靈活液位控制解決方案

在多變的工業系統中，液位控制往往需要不同形式的輸出信號，以便與各式控制系統連接。我們的多層浮球開關提供多種輸出方式，包括開關信號、電壓輸出與電流輸出，能靈活應對各類自動化需求。

產品採用磁性干簧管技術，內部安裝一個或多個浮球於不同液位位置，當液位變化時，對應的干簧管即被觸發輸出訊號。整體結構使用耐腐蝕材質製造，確保長期穩定運作與高可靠性，適用於嚴苛的工業環境。

本產品廣泛應用於水處理、化學製程及工業自動化領域，大幅提升液位監控靈活性。所有產品皆於通過 ISO9001 與 IATF16949 認證的工廠製造，品質穩定、性能可靠，符合國際工業標準。

1. 選型表

型號

圖片

螺牙尺寸

材質

長度（六角至底部）

浮球外徑

電氣規格

動作型式

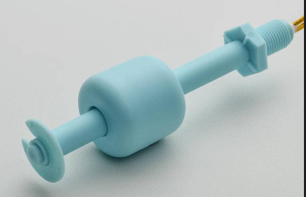

Z1-GMF-52I

M10

PP

52 mm

26 mm

10 W, 100 VDC, 0.5 A

上、下、可反轉

Z1-GMF-63I

M10

PP

63 mm

20 mm

10 W, 100 VDC, 0.5 A

上、下、可反轉

Z1-GMF-70I

M10

PP

70 mm

26 mm

10 W, 100 VDC, 0.5 A

上、下、可反轉

Z1-GMF-85I

M10

PP

85 mm

26 mm

10 W, 100 VDC, 0.5 A

上、下、可反轉

若需適合的感測器建議與客製方案，請與志鼎 (GEDING) 聯繫。

動作功能

單液位偵測 / 雙液位偵測

材質

浮球開關提供 PP、不鏽鋼、PVDF、NBR 浮球等多種材質，適用於水、油及多種化學液體偵測。

感測尺寸

標準產品浸入長度：25 mm、31 mm、35 mm。

另可依需求客製桿長與安裝方式。

安裝方式

自水箱上方或下方螺牙固定安裝。

操作溫度

標準產品 0～80°C，可依需求客製。

開關型式

常開（NO）

常開（NO）

常開（NO）

(电路图)

Electronical parameter

開關型式

NO/NC

Change over

額定功率

10W/50W

3VA/5W

開關電壓

100VDC/200VDC/350VDC

30VDC/175V

開關電流

0.5A/1A/1.5A/0.7A

0.2A/0.5A

認證

材質可選 ROHS、REACH SVHC、FDA、NSF、UL 等國際認證。

安裝注意事項

• 壁掛安裝建議：若安裝於水箱側壁，請使用 L 型支架以提升穩定性並減少震動影響。
• 攪拌槽應用建議：在攪拌槽中安裝時，建議加裝靜止筒或擋波板以降低液面波動對浮球的干擾。
• 安裝規範：水箱或管道內徑應大於浮球直徑，以確保浮球能自由活動。
• 安裝警告：浮球開關內含精密干簧管與磁感應元件，請勿扭轉、過度鎖緊或摔落產品。
• 扭力建議：安裝時請使用扭力限制工具，過度施力可能損壞內部感測元件。

常見問答（FAQ）

Q：浮球開關可用於除水以外的液體嗎？

A：可以。但需確認液體的比重（SG）。浮球開關依據水（SG = 1?
